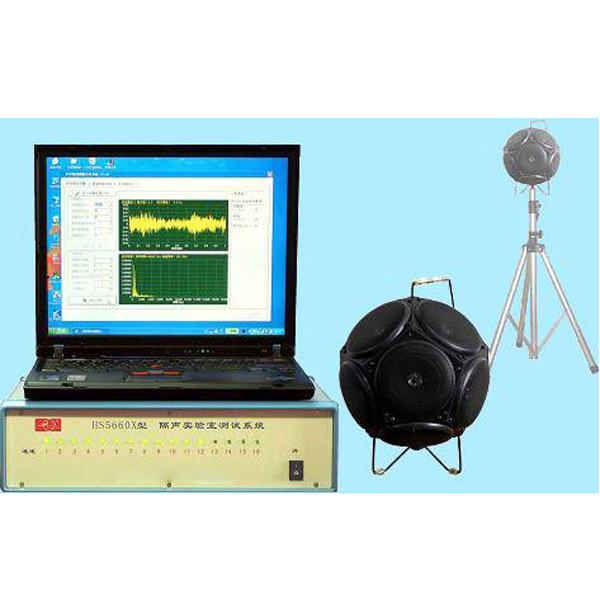

HS5660X系列 多路噪聲振動測量分析系統

產品介紹00A0

  概述： 　

　　   HS5660X型噪聲振動測量分析系統是一種以計算機為中心，配套精密、高速、多通道噪聲振動信號同步測量分析系統，可進行大容量數據存儲、高速數據處理，實現實時FFT細譜、1/3倍頻程譜、聲壓/時間歷程分析等等各種時頻分析。并能自動生成各種分析結果圖表。該系統可根據用戶需要提供不同配置的聲學/振動分析系統，為各類聲學/振動信號做有針對性的詳細分析，并將實時分析的結果以圖形、列表或報告的形式輸出。為工程技術、質量管理人員提供詳實的產品質量判據，同時為產品的研發設計、生產工藝、質量控制提出指導性意見。

系統主要應用范圍：環保、建筑、家電、汽車、機械等行業或相應的科研、質量技術監督等部門。

   系統主要功能和特點：（功能的實現，與系統產品的實際配置相關！）

   測試分析基本功能：

·     系統的基本功能：　

·     多通道實時噪聲、振動加速度、速度和位移測量；

·     聲壓、加速度隨時間變化測量；

·     扣背景測量；

·     聲壓級A、C計權及線性L方式；振動線性L方式；

·     噪聲、振動測試通道自動校準?！?/span>

·     FFT窄帶頻譜分析：　

·     多通道細譜分析：高分辨率0.2Hz；

·     多通道噪聲、振動同步分析；

·     測量數據、圖譜存儲?！?/span>

·     OCT 1/3倍頻程分析: 　

·     多通道1/3倍頻程聲壓級頻譜；

·     多通道1/3倍頻程總聲功率級頻譜； 　 　

   噪聲測量主要技術指標：（如用戶另有約定，按約定技術指標執行?。?/span>

   傳聲器：Ф12.7mm（1/2″）HS14427型預極化測試電容傳聲器；

   頻率范圍：20Hz～20kHz；

   頻率計權：A計權、C計權、L(線性)

   測量范圍：（均以2×10-5 Pa為基準）

               22 ～ 135 dB（A）；

               35 ～ 135 dB（C）；

               40 ～ 135 dB（L線性）

   ?量程控制：程序控制，分四檔，量程范圍如下：

              20dB檔：20dB ～ ?80dB

              40dB檔：40dB ～ 100dB

              60dB檔：60dB ～ 120dB

   80dB檔：80dB ～ 135dB

   線性范圍：> 60dB/量程檔；

   時間計權：快（F）、慢（S）及時間平均；

   1/3倍頻程頻譜分析：應用FFT分析技術計算1/3倍頻程聲壓級譜；

   精度等級：國標Ⅰ級。

        振動測量主要技術指標（以185型傳感器為例）：（如用戶另有約定，按約定技術指標執行?。?/span>

   靈 敏 度： ～5 mV/mS-2；

   量程：加速度：0.2～100mS-2；速度、位移：依據加速度和頻率值自動計算結果；

   橫 向 比：＜5%

   頻率范圍：0.5～5000KHz；

   分 辨 率：0.004 mS-2；

   諧振頻率：～20KHz

   輸出阻抗：＜100Ω

   傳感器工作溫度：-20～120℃

   外形尺寸：Φ40×30 mm；

   安裝螺紋：M5mm（或磁性座）；

   傳感器凈質量：32g

   整機主要技術指標：（根據用戶配備的通道總數，選擇啟動N個噪聲或振動測量通道。N≤通道總數）

   采樣頻率： 　

   總采樣頻率：100kHz或200kHz；

   每個通道采樣頻率：500Hz～(100/N或200/N)kHz； 　

   測試頻率： 　

   高測試頻率：50或100kHz；（僅啟動第一個測試通道）

   每個通道采樣頻率：500Hz～(50或100/N)KHz；（按順序啟動多個測試通道） 　

   分析頻點數：512～8192點可選；

   測試分析界面顯示主要內容：（由計算機顯示器顯示） 　

   測量有效值、脈沖峰值；

   測量值/時間歷程圖；

   25個等間隔時間（等間隔時間長度: 0.125、0.25、0.5、1、2、3、4、5、10S可選。實際間隔時間，視數據計算量、計算機運行速度和效率而有所延時）測量值幅值歷程記錄圖；

   細譜圖、1/3倍頻程頻譜及數據；

   扣背景測量結果。 　

   輸出接口：USB數據傳輸接口、RS-232程序控制接口；

   測試通道校準： 　

   噪聲測試通道：使用HS6020型(聲)校準器（94dB/1000Hz）；

   振動測試通道：使用YE5501(振動)校準激勵器(10ms-2/160Hz)； 　

   其他： 　

   電源：交流220V，50Hz；

   外形尺寸mm：≤ 6通道：l×b×h = 300×260×100；≤16通道：l×b×h = 400×300×100；

   質量：（主機）約3～5kg；

   一般使用條件：溫度：-10℃ ～ 50℃； 相對濕度：30～90%； 大氣壓：86～106kPa；

   長期使用條件：溫度：5℃ ～ 30℃； 相對濕度：30～65%； 大氣壓：86～106kPa；

   性能符合國家標準JJG 188—2002（噪聲）、JJG233-1998（振動）中的相關要求。 　

   標準（專用）聲源系統指標： 　 　

   信號源： 　

   白噪聲：20Hz～22.4KHz；

   粉紅噪聲：20Hz～22.4KHz；

   帶通噪聲：20Hz～20KHz 1/3倍頻程帶通噪聲信號；

   標準信號源：（本廠可按用戶實際要求設計制造專用聲源系統） 　

   本信號源是基于①信號源、②功率放大器、③聲源等三部分組成的標準聲源系統而設計制造的。其目的在于綜合三者的性能進行綜合調制，使聲源輸出聲場達到國家標準GB/T 4129-2003，以及標準ISO6926:1999的有關要求。

   標準信號源主要技術指標如下： 　

   頻率特征：在標準聲源的使用頻率范圍內,保證1/3倍頻程中心頻率100Hz ～ 10KHz的范圍內產生寬帶穩態聲；

   同時1/3倍頻程頻帶的聲功率級之間的差＜12dB；

   相鄰的兩個1/3倍頻程頻帶的聲功率級之間的差＜3dB；

   指向性指數：在100Hz ～ 10KHz的范圍內，任一1/3倍頻帶聲源的指向性指數的大值＜6dB。 　

   音頻功率放大器： 　

   具有USB數字信號輸入接口和模擬信號輸入接口；

   額定輸出功率（RMS,4Ω）:100W；

   額定負載阻抗：4～8Ω；

   輸入靈敏度：300mV±10mV；

   過載源電動勢：≥2.0V；

   頻率相應：20Hz～20KHz；

   諧波失真（1KHz）：≤0.3%；

   信噪比（A計權線路輸入）：≥100dB；

   重量：12kg；

   尺寸：寬×深×高＝435mm×410mm×155mm。 　

   12 面體全向聲源：（用于測試聲場標定、修正和替代聲源法的聲功率級測量） 　

   12 面體全向聲源的主要技術參數： 　 　

   頻率響應：80Hz ～ 10KHz；

   電功率：180 ～ 360W；

   大輸出聲功率級：≥ 120dB；

   阻抗：6Ω；

   相位：12個揚聲器按同相位方式進行連接； 　

   單指向聲源： 　

   單指向聲源的主要技術參數： 　 　 　

    頻率響應：63Hz～12.5KHz；

   電功率：60～80W；

   大輸出聲功率級：≥106dB；

   阻抗：6～16Ω；

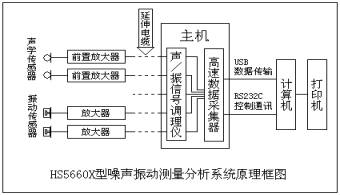

系統原理框圖及介紹：

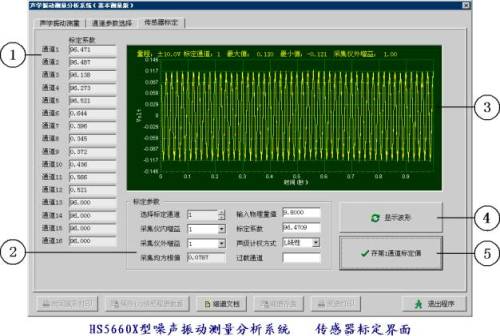

 傳感器標定界面示意圖：（波形圖可進行選擇放大！） 　

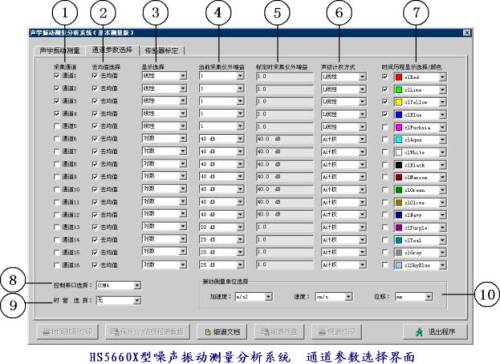

通道參數選擇界面：

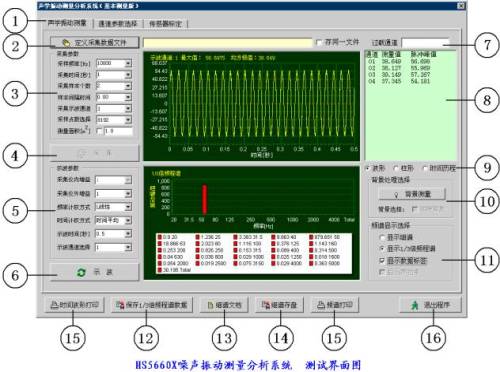

聲學振動測量界面示意圖：（波形圖、頻譜圖均可進行選擇放大?。?/span>

其他聲學振動測量界面示意圖：（波形圖、頻譜圖均可進行選擇放大?。?/span>

  建筑聲學應用程序介紹：（聲衰減圖、隔聲量評價圖均可進行選擇放大?。?/span>

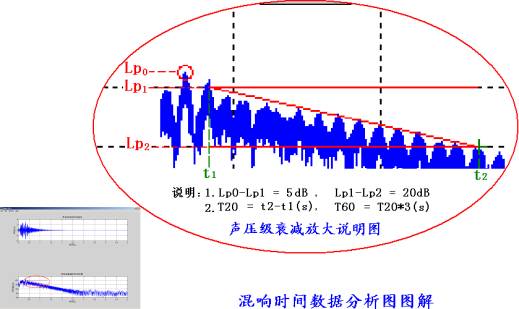

·  混響時間（吸聲量）數據的采集、計算分析：（選購軟件產品）

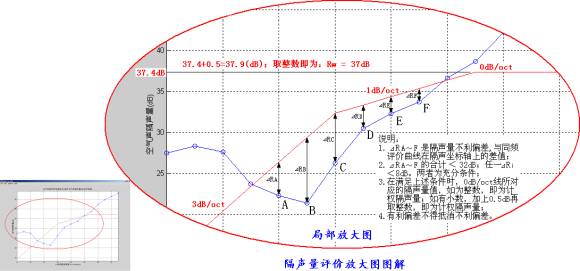

隔聲量數據的采集、計算分析、評價：（選購軟件產品）

產品配置（選配）表：

HS5660X型噪聲振動測量分析系統產品配置（選配）表
