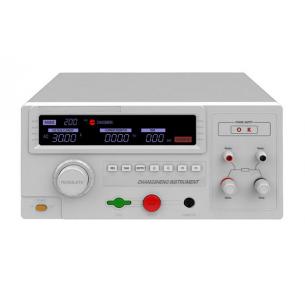

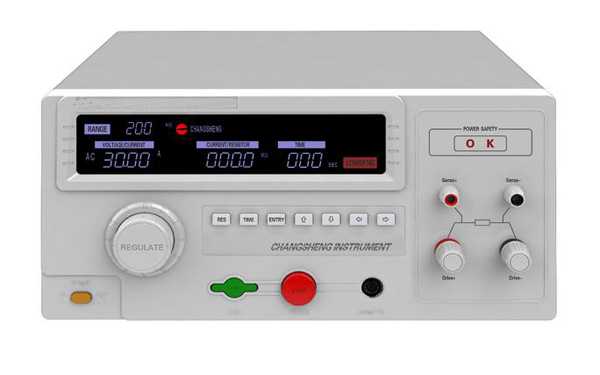

2670Y耐壓測試儀 功能特色 2670Y主要特色 CS2670Y醫用耐壓測試儀，配有觀察閃爍或拉弧現象李沙育圖形的示波器接口。 2670Y產品功能 ◆符合GB9706.1-2007（IEC60601-1:1988）醫用標準要求
◆漏電流、電壓、時間同時顯示
◆時間大可達999s
◆漏電流、測試時間可連續設定
◆具有示波器接口，可監控被測物打 火拉弧和閃絡現象
技術參數 2670Y主要技術參數 型號 | CS2670Y | 輸出電壓范圍 | （0.00-5.00）kV |
| 大輸出功率 | 100VA（5.00kV/20mA） |
| 大額定電流 | 20mA |
| 電流檔位 | 2mA、20mA |
| 輸出波形 | 正弦波 |
| 輸出波形失真度 | ≤5%（空載或純阻性負載） |
| 測試時間 | 0.0s～999s 0=連續測試 |
| 范圍 | 0.00kV-5.00kV |
| 精度 | ±（5%+3個字） |
| 分辨率 | 10V |
| 顯示數值 | 均方根值 |
| 測量范圍 | AC | 0.100mA -20.00mA |
| 分辨率 | AC | 2mA檔：1uA，20mA檔：10uA |
| 測量精度 | ±（5%+3個字） |
| 范圍 | 0.0s-999s |
| 小分辨率 | 0.1s |
| 精度 | ±（1%+50ms） |
| PLC接口 | 無 | 遠控接口 | 有 |
 產品細節

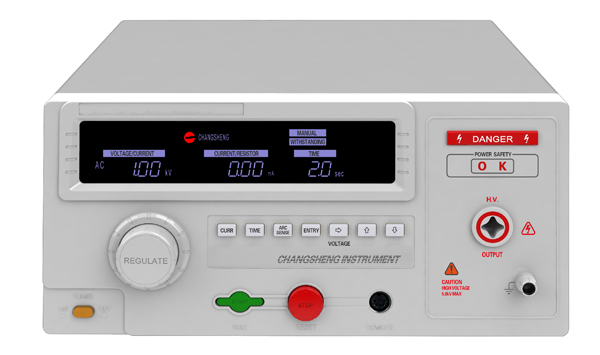

5052Y耐壓測試儀 主要特色 ◆采用VFD（熒光數碼）屏，顯示參數醒目、直觀◆具有電流上限、下限報警功能，可避免因測試線開路造成對被測試件的誤判◆輸出電壓具有3kV/5kV檔◆具有數據保持功能◆可自動保存設置參數，不會因掉電而丟失設置參數。 產品概述 產品介紹 5052Y為新一代安全防護式耐壓測試儀。參數顯示采用高亮度熒光數碼屏，顯示參數醒目、直觀。輸出電壓采用硬件過零啟動技術，可有效防止啟動、復位產生的電壓過沖對被測試件的損壞。高亮度輸出電壓指示燈可實時指示輸出電壓的狀態，保護操作人員的安全。 性能特點 ◆采用VFD（熒光數碼）屏，顯示參數醒目、直觀。 ◆具有電流上限、下限報警功能，可避免因測試線開路造成對被測試件的誤判。 ◆輸出電壓具有3kV/5kV檔。 ◆具有數據保持功能。 ◆可自動保存設置參數，不會因掉電而丟失設置參數。 性能 1.安全防電墻及安全防護體系，可保護操作人員的安全、保證被測試件不被損壞。

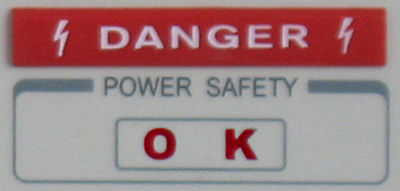

2、硬件過零啟動、過零關斷，可防止電壓過沖對被測試件的損壞。 3、DANGER指示燈功能：為確保操作者的安全，測試儀采用了高亮紅色的Danger指示燈，該指示在耐壓儀啟動測試但是電壓輸出低于安全電壓以下時為閃爍，高于安全電壓時為常亮，即使耐壓儀處于停止測試狀態，若端口有大于安全電壓的電壓輸出該指示燈就會被點亮，以警示有高壓，不應當去接觸與H.V端口輸出的任何物件，以防觸電。 應用領域 1、元器件：二極管、三極管、高壓硅堆、各種電子變壓器、接插件、PCB線路板、高壓電容 2、家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等 3、絕緣材料：熱縮套管、電容器薄膜、高壓套管、絕緣紙、絕緣鞋、絕緣橡膠手套等 4、儀器儀表：示波器、信號發生器、直流電源、開關電源等 5、照明電器：鎮流器、道路燈、舞臺燈、手提燈等各類燈具 6、電動電熱器具：電鉆、手槍鉆、切割機、打磨機、研磨機、電焊機等 7、電線電纜：高壓線、光纜、電纜、硅橡膠電纜等 8、電機：旋轉電機 9、辦公設備：電腦、 驗鈔機、打印機、復印機等 適用標準 IEC60335、GB4706.1、UL60335 家用和類似用途電器的安全 第一部分：通用要求 UL60590、GB4943、IEC60590 信息技術設備 UL60065、GB8898、IEC60065 音頻、視頻及相似電子器械安全要求 IEC61010、GB4793.1 測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求 技術參數 技術規格 | 5050 | 5051 | 5052（Y） | 5053 | 5101 | 耐 壓 測 試 電 壓(kV) | 0.10～5.00 （AC） ±2% ±2個字 | 0.10～5.00 （AC & DC） ±2% ±2個字 | 0.10～5.00 （AC） ±2% ±2個字 | 0.10～5.00 （AC & DC） ±2% ±2個字 | 0.10～10.00 （AC & DC） ±2% ±2個字 | 漏電流測試范圍AC（mA） | 0.100～2.000/ 2.01 ～ 20.00/ 20.1 ～100.0 ±2% ± 2個字 | 0.100～2.000/ 2.01～20.00/ 20.1 ～100.0 ±2% ± 2個字 | 0.100～2.000/ 2.01～20.00 ±2% ± 2個字 | 0.100～2.000/ 2.01～20.00 ±2% ± 2個字 | 0.100～2.000/ 2.01～20.00 ±2% ± 2個字 | 漏電流設定范圍AC（mA） | 0.001 ～ 100.0 | 0.001 ～ 100.0 | 0.001 ～ 20.00 | 0.001 ～ 20.00 | 0.001 ～ 20.00 | 漏電流測試范圍DC（mA） | 無 | 0.100～1.999/ 2.01～20.00 ±2% ± 2個字 | 無 | 0.100～2.000/ 2.01～10.00 ±2% ± 2個字 | 0.100～2.000/ 2.01～10.00 ±2% ± 2個字 | 漏電流設定范圍DC（mA） | 無 | 0.001～20.00 | 無 | 0.001～10.00 | 0.001～10.00 | 耐壓測試時間 | 0.0 ～ 999 0 = 連續 | 電弧偵測 | 1 ～ 9級 （0 = 關閉，9 = 靈敏） | 工作條件 | 環境溫度：0～40°C，相對濕度：≤75%，大氣壓力：101.25kPa | 體積(mm3) | 320×150×340 | 320×150×340 | 重 量 | 20kg | 16kg | 供電電源 | 220V±10% 50Hz±2Hz |
|
|
|
|
|
|
|
附件 名稱 | 型號 | 圖片 | 類型 | 描述 | 程控高壓測試棒 | 26009-1 |  | 標配 | 1個 | 程控高壓測試夾 | 26009-2 |  | 標配 | 1個 | 程控電流測試夾 | 26009-3 |  | 標配 | 1個 | 電源線 | 26031-1 |  | 標配 | 1個 | 數據連接線 | 26023-1 |  | 選配 | 1個 | 耐壓點檢盒 | 26032 |  | 選配 | 1個 |
技術文檔

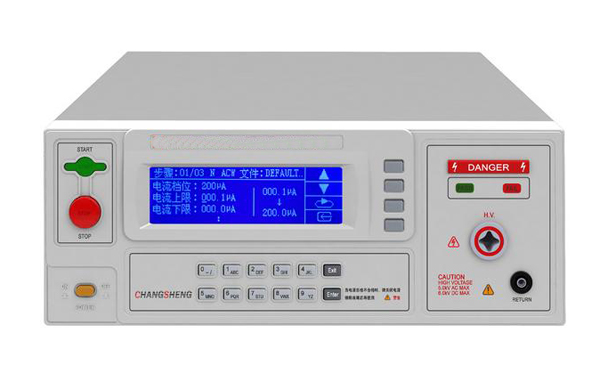

9912Y耐壓測試儀 功能特色 9912Y主要特色 9912Y、9914Y為智能型程控醫用耐壓測試儀，它們配有觀察閃爍或拉弧現象李沙育圖形的示波器接口。輸出電壓采用DDS+功放驅動輸出，輸出電壓波形純凈、失真度小，優于2%。系統采用硬件反饋，高速MCU控制技術，使輸出電壓穩壓率范圍在1%以內，能準確、快速的對各種醫療設備進行耐壓測試。標配RS232接口，配備通訊所需的RS232、RS485、USB、GPIB接口，可方便的與計算機組成通信系統。 9912Y產品功能 1、采用240*64繪圖型液晶顯示器顯示，人性化的界面設計易于操作。 2、具有中、英文顯示界面，可滿足不同用戶的不同需要。 3、恒壓輸出：輸出電壓的調整率在±1%范圍內，避免因輸入電源電壓不穩及負載變化而使輸出電壓變化，測量結果不準確。 4、具有快速放電功能，測試儀能在直流測試完0.2s的時間內把被測試體及回路中的電放完，確保操作人員的安全。 5、具有直流測試開路偵測功能，可防止直流測試時因測試線脫落造成誤判。 6、過零啟動可防止被測試件損壞。 7、電壓按時間梯度上升，尋找擊穿點分析。 8、可設置電流上限報警及下限報警功能，防止因測試線脫落造成誤判。 9、電流偏移功能可消除測試夾具的漏電流對測試結果的影響。 10、在測試過程中，可手動改變輸出電壓的大小。 11、具有真實電流測量功能。 12、具有電弧偵測測試功能。 13、具有GFI保護功能。 14、變壓器容量大可達500VA。 15、可預先設置保存測試參數：可設置30個文件，每個文件可設置99個測試步。 16、具有鍵盤鎖，保護測試參數不被操作人員修改。 17、前面板軟件校準，不用打開即可進行參數校準。 18、具有觀察拉弧或閃絡的示波器接口。 19、標配PLC接口，選配RS232C、RS485、USB、GPIB接口。 技術參數 9912Y主要技術參數 型號 | CS9912Y | CS9914Y | ACW | 輸出 電壓 | 范圍 | 0.050kV～5.000kV | 精度 | ±（2％讀值+5V） | 分辨率 | 1V | 大輸出功率 | 100VA（5.000kV/20mA） | 500VA（5.000kV/100mA） | 大額定電流 | 20mA | 100mA | 下限電流范圍 | 0～20mA,0=不判斷下限 | 0～100mA,0=不判斷下限 | 電流檔位 | 200uA、2mA、20mA | 200uA、2mA、20mA,、100mA | 輸出波形 | 正弦波 | 輸出波形失真度 | ≤2%（空載或純阻性負載） | 波峰因數 | 1.3～1.5 | 輸出信號類型 | DDS+功放 | 電壓上升時間 | 0.3s～999.9s 0=電壓上升時間關 | 測試時間 | 0.3s～999.9s 0=連續測試 | 電壓下降時間 | 0.3s～999.9s 0=電壓下降時間關 | 間隔時間 | 0.0s～999.9s 0=間隔時間關 | 輸出電壓模式 | N模式、G模式 | DCW | 輸出 電壓 | 范圍 | 0.050kV～6.000kV | 精度 | ±（2％讀值+5V） | 分辨率 | 1V | 大輸出功率 | 60W（6.000kV/10mA） | 300W（6.000kV/50mA） | 大額定電流 | 10mA | 50mA | 電流檔位 | 2uA、20uA、200uA、2mA、10mA | 2uA、20uA、200uA、2mA、20mA、50mA | 紋波系數 | ≤5% | 放電時間 | ≤200ms | 大充電電流 | 10mA | 50mA | 電壓上升時間 | 0.3s～999.9s 0=電壓上升時間關 | 測試時間 | 0.3s～999.9s 0=連續測試 | 電壓下降時間 | 0.3s～999.9s 0=電壓下降時間關 | 間隔時間 | 0.0s～999.9s 0=間隔時間關 | 延時報警時間 | 0.3s～999.9s 0=延時報警時間關 | 輸出電壓模式 | N模式、G模式 | 計 時 器 | 范圍 | 0～999.9s | 分辨率 | 0.1s | 精度 | ±（0.1%+50ms） |

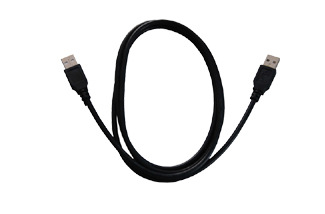

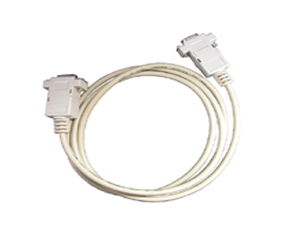

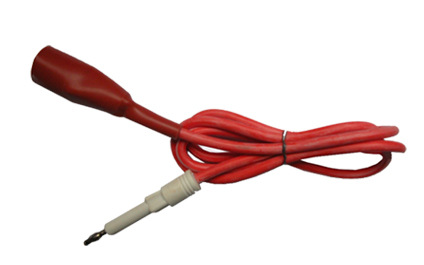

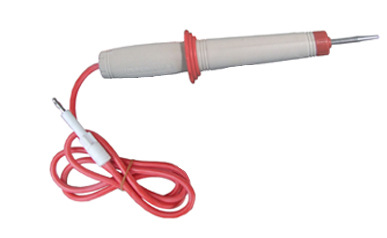

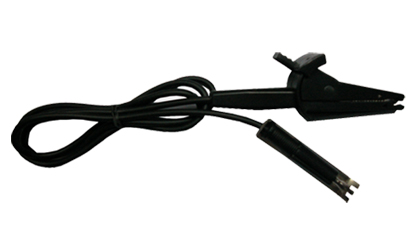

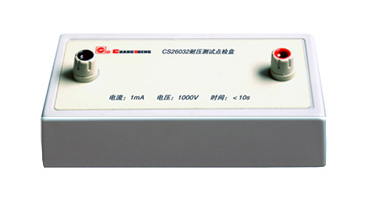

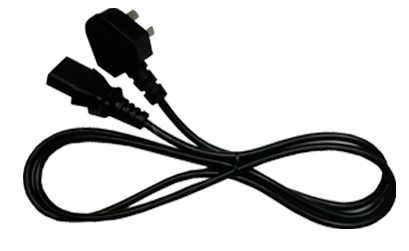

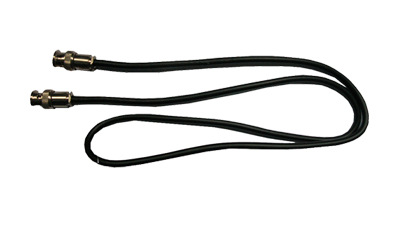

訂購信息 9912Y產品附件 名稱 | 型號 | 圖片 | 類型 | 描述 | 程控高壓測試棒 | CS26009-1 |  | 標配 | 1個 | 程控高壓測試夾 | CS26009-2 |  | 標配 | 1個 | 程控電流測試夾 | CS26009-3 |  | 標配 | 1個 | 雙Q9頭測試線 | CS26018-1 |  | 標配 | 2個 | 電源線 | CS26031-1 |  | 標配 | 1個 | 數據連接線 | CS26023-1 |  | 標配 | 1個 | USB接口電纜 | CS26027-1 |  | 標配 | 1個 | 耐壓點檢盒 | CS26032 |  | 選配 | 1個 |

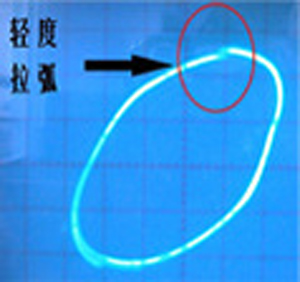

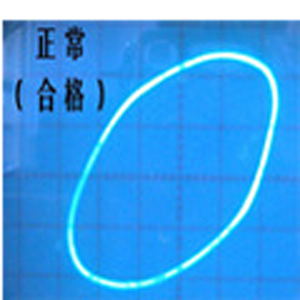

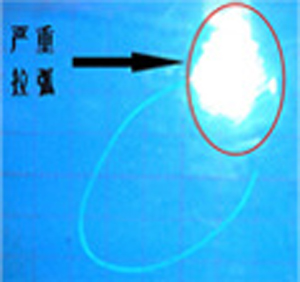

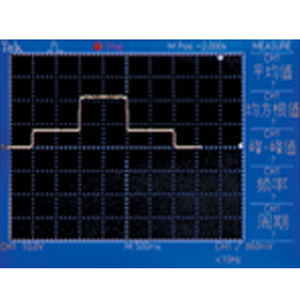

產品細節 GB9706.1-2007(IEC60601-11988)試驗電壓中要求：開始應施加不超過一半規定值的電壓，然后應在10s期間將電壓逐漸增加到規定值，應保持此值達1min，之后應在10s期間將電壓逐漸降至規定值一半以下。我們公司的CS9912YS通過三步設置，一次性完成此項測試，省時省力。  GB9706.1-2007(IEC60601-11988)試驗電壓中要求：試驗時不應發生閃絡或擊穿。程控醫用耐壓測試儀特別增加了示波器接口，通過李沙育圖形觀察閃絡和拉弧現象。
|
