您當前的位置: 測量?jī)x器 > 偏擺儀,偏擺檢查儀,偏擺測量?jī)x,同心度,同軸度

3010
偏擺儀

型號:

3010系列

查看同類

名稱:偏擺儀
偏擺檢查儀、偏擺儀主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動，精度高操作簡便

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

型號	名稱	底座材質	徑向回轉精度	測量長度 mm	中心高 mm	備注
3010	偏擺儀	鑄鐵	0.005mm	300	100
2010	偏擺儀	鑄鐵	0.005mm	200	100
3010	偏擺儀	鑄鐵	0.005mm	300	100
3017	偏擺儀	鑄鐵	0.005mm	300	170
3025	偏擺儀	鑄鐵	0.005mm	300	250
3030	偏擺儀	鑄鐵	0.005mm	300	300
5017	偏擺儀	鑄鐵	0.005mm	500	170
5025	偏擺儀	鑄鐵	0.005mm	500	250
5030	偏擺儀	鑄鐵	0.005mm	500	300
10017	偏擺儀	鑄鐵	0.005mm	1000	170
10025	偏擺儀	鑄鐵	0.005mm	1000	250
10030	偏擺儀	鑄鐵	0.005mm	1000	300
10040	偏擺儀	鑄鐵	0.005mm	1000	400
15017	偏擺儀	鑄鐵	0.005mm	1500	170
15023	偏擺儀	鑄鐵	0.005mm	1500	230
15025	偏擺儀	鑄鐵	0.005mm	1500	250
15023(重型)	偏擺儀	鑄鐵	0.005mm	1500	230
15020	偏擺儀	鑄鐵	0.005mm	1500	200
20023	偏擺儀	鑄鐵	0.005mm	2000	230
20023(重型)	偏擺儀	鑄鐵	0.005mm	2000	230
25023	偏擺儀	鑄鐵	0.005mm	2000	230
30023	偏擺儀	鑄鐵	0.005mm	3000	230

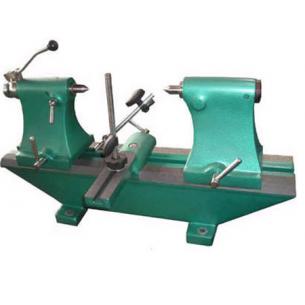

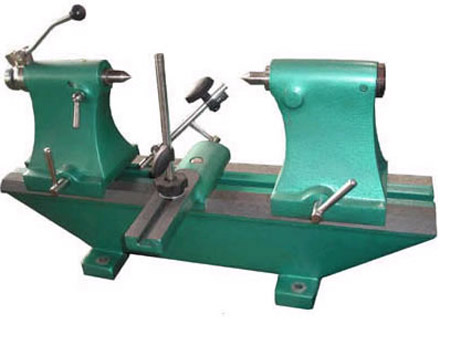

3010系列偏擺儀

偏擺檢查儀、偏擺儀主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動，精度高操作簡便。新型偏擺檢查儀測量軸類及盤套類零件的圓跳動，配有一對莫氏4#的硬度頂尖，提高了偏擺檢查儀的測量精度，增大了對被測零件的支撐重量，可測量高精度零件的徑向、端面和斜向圓跳動。表架設計精巧合理，上下、前后、左右調節平穩自如，操作方便，表架剛性好，提高了檢測儀器的靈敏性。
偏擺檢查儀、偏擺儀主要技術參數：

1、莫氏2號頂尖60°錐面對莫氏錐的徑向圓跳動≤0.005mm
2、頂尖軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm
3、被測零件大直徑270mm-460mm
4、測量長度300mm、500mm、1000mm、1500mm

型號	中心高	測量直徑	精度
型號	中心高	測量直徑	平行方向(μm)	垂真方向(μm)
2010	100	≤170	≤8	≤5
3017	170	≤270	≤8	≤5
5017	170	≤270	≤8	≤5
5030	300	≤560	≤8	≤5
10017	170	≤270	≤10	≤8
10030	300	≤560	≤10	≤8
20030	230	≤400	≤30	≤20


相關產品

型號:3010系列

名稱:偏擺儀

偏擺檢查儀、偏擺儀主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動，精度高操作簡便

型號	名稱	底座材質	徑向回轉精度	測量長度 mm	中心高 mm	備注
2010	偏擺儀	鑄鐵	0.005mm	200	100
3010	偏擺儀	鑄鐵	0.005mm	300	100
3017	偏擺儀	鑄鐵	0.005mm	300	170
3025	偏擺儀	鑄鐵	0.005mm	300	250
3030	偏擺儀	鑄鐵	0.005mm	300	300
5017	偏擺儀	鑄鐵	0.005mm	500	170

型號:500高精度系列

名稱:高精度偏擺儀

產品主要用于檢測軸類、盤類零件的徑向圓跳動和端面圓跳動。

型號	名稱	底座材質	徑向回轉精度	測量長度 mm	中心高 mm	備注
500(高精度)	高精度偏擺儀	鑄鐵	0.005mm-0.008mm	500	250	高精度和新系列的回轉精度都是0.005mm-0.008mm, 高精度的特點如下, 1.回轉精度0.001,維持的時間要長. 2.可以測直線度；
800(高精度)	高精度偏擺儀	鑄鐵	0.005mm-0.008mm	800	250	高精度和新系列的回轉精度都是0.005mm-0.008mm, 高精度的特點如下, 1.回轉精度0.001,維持的時間要長. 2.可以測直線度；
1000(高精度)	高精度偏擺儀	鑄鐵	0.005mm-0.008mm	1000	250	高精度和新系列的回轉精度都是0.005mm-0.008mm, 高精度的特點如下, 1.回轉精度0.001,維持的時間要長. 2.可以測直線度；

型號:3010花崗巖系列

名稱:偏擺儀

花崗石偏擺檢查儀、大理石偏擺檢查儀用于對軸類、盤類產品及零部件的測量，主要檢測其徑向跳動、橢圓度、端面精度誤差。

型號	名稱	底座材質	徑向回轉精度	測量長度 mm	中心高 mm	備注
3010(花崗巖底座)	偏擺儀	花崗石	0.005mm-0.008mm	300	100
3017(花崗巖底座)	偏擺儀	花崗石	0.005mm-0.008mm	300	170
5017(花崗巖底座)	偏擺儀	花崗石	0.005mm-0.008mm	500	170
5025(花崗巖底座)	偏擺儀	花崗石	0.005mm-0.008mm	500	250
5030(花崗巖底座)	偏擺儀	花崗石	0.005mm-0.008mm	500	300
10017(花崗巖底座)	偏擺儀	花崗石	0.005mm-0.008mm	1000	170

型號:CNT系列

名稱:同心度檢測儀

購買適合的同心度儀.
1.標配是一臺主機,配一個杠桿百分表.
2.確定你要幾個表架,推薦3個表架的款式.
3.如果您要額外的百分,千分表,請?zhí)崆案嬷?
4.有些工件造型特別,常規的同心度儀很難固定,可以告知工件尺寸,圖紙.我們會根據實際情況定制,確保適合你的工件.
我們的產品,軸承采用進口IKO軸承.

型號	名稱	精度	工件直徑	工件長度	表架數	備注
CNT25	同心度檢測儀	5um	3-25mm	130mm	3
CNT25A	同心度檢測儀	5um	3-25mm	130mm	2
CNT25B	同心度檢測儀	5um	3-25mm	130mm	1
CNT50	同心度檢測儀	5um	10-50mm	160mm	3
CNT50A	同心度檢測儀	5um	10-50mm	160mm	2
CNT50B	同心度檢測儀	5um	10-50mm	160mm	1

型號:300新型系列

名稱:新型偏擺儀（停產）

偏擺儀介紹：配有一對莫氏4#硬度頂尖，提高了偏擺儀的測量精度，增大了被測零件的支撐重量，可測量高精度零件的徑向、端面和斜向圓跳動。

型號	名稱	底座材質	徑向回轉精度	測量長度 mm	中心高 mm	備注
100(新型)	新型偏擺儀	鑄鐵	0.002mm	100	150
300(新型)	新型偏擺儀	鑄鐵	0.002mm	300	150
500(新型)	新型偏擺儀	鑄鐵	0.002mm	500	150
